Porte di Mano su Ordine per Cantieristica REI Multiuso

Le porte sono costruite di mano destra o sinistra quando il luogo di installazione è definito. Le porte devono essere costruite di mano per le seguenti ragioni:

• Sono di larghezza o altezza speciale.
• Sono a due ante.
• Hanno un pannello vetrato (oblò) o una griglia.
• Il cliente vuole l’anta preparata con i fori per il fissaggio dei maniglioni antipanico.
• Sono con omologazione per installazione su pareti in cartongesso.
• Sono con omologazione per installazione su falsi telai.
• Sono in acciaio inossidabile.
• Sono ad abbattimento acustico.
• Hanno lo SCA sistema controllo accessi.
• Il cliente le preferisce alle reversibili per ragioni estetiche

PORTA REI 60 A UNA ANTA

Porta antincendio metallica modello di MANO DX o SX certificata di resistenza al fuoco 60 minuti ad una anta, fornita montata con telaio angolare su 3 lati in acciaio di alta resistenza e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia e dotato di zanche ripiegabili e fori per tasselli, una cerniera a molla ed una portante, anta spessore totale 53 mm in doppia lamiera di acciaio zincata finitura preverniciata RAL 7035 con pelabile, pacco di isolamento interno antincendio, guarnizione autoespandente perimetrale tra ante e telaio, 1 rostro di tenuta, serratura certificata CE con scrocco e mandate , maniglia antinfortunistica nera in poliammide ignifugo con anima in acciaio, placche e chiave tipo patent, targhetta con marchio conformità, adesivo con dati, libretto con istruzioni di posa uso e manutenzione, copia omologazione e dichiarazione di conformità.

PORTA REI 60 A DUE ANTE

Porta antincendio metallica modello di MANO DX o SX certificata di resistenza al fuoco 60 minuti a due ante, fornita montata o smontata a seconda delle dimensioni, con telaio angolare in acciaio alta resistenza su 3 lati e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia, dotato di zanche ripiegabili e fori per tasselli, due cerniere a molla e due portanti, ante spessore totale 53 mm in doppia lamiera di acciaio zincata finitura preverniciata RAL 7035 con pelabile, pacco di isolamento interno antincendio, rinforzi interni di serie per successiva applicazione di maniglioni antipanico e chiudiporta, guarnizione autoespandente perimetrale tra ante e telaio, 2 rostri di tenuta, serratura certificata CE con scrocco e mandate in anta principale e controserratura incassata in anta secondaria con aste integrate provviste di chiavistelli autobloccanti per la chiusura in alto e in basso, boccola a pavimento, regolatore di chiusura, maniglia antinfortunistica nera in poliammide ignifugo con anima in acciaio, placche e chiave tipo patent, targhetta con marchio conformità, adesivo con dati, libretto con istruzioni di posa uso e manutenzione, copia omologazione e dichiarazione di conformità.

PORTA REI 120 A UNA ANTA

Porta antincendio metallica modello di MANO DX o SX certificata di resistenza al fuoco 120 minuti ad una anta, fornita montata con telaio angolare in acciaio alta resistenza su 3 lati e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia e dotato di zanche ripiegabili e fori per tasselli, 1 cerniera a molla ed 1 portante, anta spessore totale 63 mm in doppia lamiera di acciaio zincata finitura preverniciata RAL 7035 con pelabile, pacco di isolamento interno antincendio, guarnizione autoespandente perimetrale tra ante e telaio, 2 rostri di tenuta, serratura certificata CE con scrocco e mandate , maniglia antinfortunistica nera in poliammide ignifugo con anima in acciaio, placche e chiave tipo patent, targhetta con marchio conformità, adesivo con dati, libretto con istruzioni di posa uso e manutenzione, copia omologazione e dichiarazione di conformità.

PORTA REI 120 A DUE ANTE

Porta antincendio metallica modello di MANO DX o SX certificata di resistenza al fuoco 120 minuti a due ante, fornita montata o smontata a seconda delle dimensioni, con telaio angolare in acciaio alta resistenza su 3 lati e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia e dotato di zanche ripiegabili e fori per tasselli, 2 cerniere a molla e 2 portanti, ante spessore totale 63 mm in doppia lamiera di acciaio zincata finitura preverniciata RAL 7035 con pelabile, pacco di isolamento interno antincendio, rinforzi interni di serie per successiva applicazione di maniglioni antipanico e chiudiporta, guarnizione autoespandente perimetrale tra ante e telaio, 4 rostri di tenuta, serratura certificata CE con scrocco e mandate in anta principale e controserratura incassata in anta secondaria con aste integrate provviste di chiavistelli autobloccanti per la chiusura in alto e in basso, boccola a pavimento, regolatore di chiusura, maniglia antinfortunistica nera in poliammide ignifugo con anima in acciaio, placche e chiave tipo patent, targhetta con marchio conformità, adesivo con dati, libretto con istruzioni di posa uso e manutenzione, copia omologazione e dichiarazione di conformità.

PORTA MULTIUSO (NON REI) A UNA ANTA

Porta multiuso metallica modello di MANO DX o SX ad una anta, fornita montata con telaio angolare in acciaio alta resistenza su 3 lati e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia e dotato di zanche ripiegabili e fori per tasselli, 2 cerniere portanti formato ridotto mm 98 x 16,5 Ø, anta spessore totale 53 mm in doppia lamiera di acciaio zincata finitura preverniciata RAL 7035 con pelabile, con isolamento interno di polistirene espanso o cartone alveolare, serratura certificata CE con scrocco e mandate , maniglia antinfortunistica in plastica nera con placche e chiave tipo patent, adesivo con dati, libretto con istruzioni di posa uso e manutenzione.

PORTA MULTIUSO (NON REI) A DUE ANTE

Porta multiuso metallica modello di MANO DX o SX, fornita montata o smontata a seconda delle dimensioni, con telaio angolare in acciaio alta resistenza su 3 lati e distanziale inferiore, verniciato a polveri epossipoliestere RAL 7035 finitura liscia e dotato di zanche ripiegabili e fori per tasselli, 4 cerniere portanti formato ridotto mm 98 x 16,5 Ø, ante spessore totale 53 mm in doppia lamiera di acciaio zincata preverniciata RAL 7035 con pelabile, con isolamento interno di polistirene espanso o cartone alveolare, serratura certificata CE con scrocco e mandate in anta principale e in anta secondaria catenaccioli manuali per la chiusura in alto e in basso (se ordinata con maniglioni antipanico con controserratura incassata e aste integrate per chiusura alto / basso), boccola a pavimento, maniglia antinfortunistica in plastica nera con placche e chiave tipo patent, adesivo con dati, libretto con istruzioni di posa uso e manutenzione.

NOTE INTEGRATIVE ALLE PORTE DI MANO

• Le misure negli ordini, nelle conferme d’ordine e nei documenti di trasporto e nelle fatture fanno sempre riferimento a misure “Foro muro” Lfm (larghezza) x Hfm (altezza).
• Le mani di aperture sono intese “a spingere” come nei seguenti disegni. SX = spingere sinistra. DX = spingere destra.

• Le porte in dimensioni speciali sono fabbricate con dimensioni Lfm x Hfm arrotondate al multiplo di 10 mm.
• Porte ad una anta di larghezza Lfm 1330 aperte a 90° ed equipaggiate con maniglioni antipanico modello Slash o Touch-bar mantengono i 1200 mm. di passaggio libero considerando il 5% di tolleranza ammessa dalla legge (= 1140 mm), vedere schemi con dettagli alla voce Dimensioni sottostante.
• Ante con Hfm oltre 2400 sono fornite con 3 cerniere compreso nel prezzo.
• Con uso intensivo o ante con Lfm ≥ 1000 installare chiudiporta aerei.
• In porta a due ante, anta principale larghezza Lfm minima 500 – max 1300, anta secondaria Lfm minima 400 – max 1300.
• Per la posa con tasselli o falsi telai questi sono esclusi dai prezzi.

Le porte di mano sono disponibili in dimensioni speciali e standard:

DIMENSIONI SPECIALI

In caso di porte di dimensioni più piccole o più grandi delle standard assicurarsi sempre che queste siano coperte dalle omologazioni elencate nella sezione “omologazioni”. Queste sono suddivise a seconda del REI e del tipo di fissaggio del telaio alla parete ed ognuna ha delle limitazioni dimensionali specifiche. Nel caso le porte abbiano finestrature vetrate verificare anche che le distanze minime delle finestrature dal bordo porta siano rispettate.
Tutte le misure sono sempre riferite al foro muro Lfm x Hfm.

Indicazioni generali:

Massime dimensioni speciali:
Foro muro mm 1330 x 2648 per porta a una anta.
Foro muro mm 2600(1300+1300) x 2648 per porte a due ante.

Minime dimensioni speciali:
Foro muro mm 500 x 1760 per porta a una anta.
Foro muro mm 900(500 +400) x 1760 per porte a due ante.
NB. Le porte multiuso sono fabbricabili anche più piccole. Sottoporre richiesta specifica.

Calcolo delle dimensioni “passaggio netto” ed “esterno telaio” partendo dalla dimensione foro muro Lfm x Hfm.

Passaggio netto per porte a una anta:
dedurre mm 85 dalla larghezza e 43 dall’altezza.

Passaggio netto per porte a due ante:
Dedurre mm 78 dalla larghezza e 43 dall’altezza.

Esterno telaio per porte a una anta:
Aggiungere mm 50 alla larghezza e 24 all’altezza.

Esterno telaio per porte a due ante:
Aggiungere mm 60 alla larghezza e 24 all’altezza.

NB. Per le dimensioni “passaggio netto” nel caso le porte aprano solo a 90° consultare la sezione “Ingombri” nel presente sito

DIMENSIONI STANDARD

Porte ad 1 anta

Porte a 2 ante REI 60 e multiuso

Porte a 2 ante REI 120

PASSAGGIO NETTO RIMANENTE CON APERTURA ANTA/E LIMITATA A 90°

Si ricorda che la legge consente un 5% di tolleranza sul passaggio netto rimanente che perciò per esempio se fosse prescritto 1200 diventa 1140.

*** VIE D’ESODO: si ricorda chein caso di applicazione del Nuovo Codice di Prevenzione Incendi di cui al Decreto 14 Luglio 2015 non è più necessario dedurre l’ingombro di dispositivi di apertura delle porte con sporgenza non superirore ad 80 mm pertanto nei casi contrassegnati non dedurre la quota “D”

I seguenti articoli sono compresi nei prezzi delle porte:

Porte REI:

Porte Multiuso:

Porte a 2 Ante

I seguenti articoli sono opzionali, forniti con supplemento di prezzo.

FINESTRATURE REI, FINESTRATURE MULTIUSO E GRIGLIE, installate, non apribili e con viti di fissaggio in vista.

Finestrature REI:
Spessore del vetro REI 60 mm 23-25, spessore del vetro REI 120 mm 50-53.
Vetrature per esclusivo utilizzo in interni, si deteriorano rapidamente se sugli esterni.
Dimensioni disponibili: mm 300 x 400, mm 400 x 600, circolari diametro mm 280, per dimensioni speciali verificare per le varie tipologie di porte la fattibilità alla sezione omologazioni.

Finestrature multiuso e griglie:
Vetri di sicurezza del tipo stratificato o cristallo retinato spessore circa mm 5-6 installati nella parte superiore di porte di larghezza minima 700 mm.
Griglie di vario tipo installate nella parte inferiore della porta salvo diversa indicazione da parte del cliente all’atto dell’ordine su porte di larghezza minima 800 mm.
Dimensioni disponibili delle finestrature: mm 300 x 400, mm 400 x 600, circolare diametro mm 280 o qualsiasi dimensione speciale che disti almeno mm 200 dai bordi laterali dell’anta, mm 300 dal bordo superiore e mm 500 dal pavimento.
Dimensioni disponibili delle griglie: mm 400 x 100 H, mm 453 x 90 H, mm 540 x 240 H, mm 450 x 377 H o qualsiasi dimensione speciale che disti almeno mm 200 dai bordi laterali dell’anta, mm 300 dal bordo superiore e mm 500 dal pavimento.

E’ possibile inserire più di un vetro o di una griglia nella stessa porta multiuso.

MANIGLIONI ANTIPANICO

Si presentano 5 modelli, certificati e marchiati CE secondo la vigente normativa Europea UNI EN 1125 e forniti con istruzioni d’uso e manutenzione.
Sono disponibili 5 modelli per le diverse esigenze:

Modello TWIST-TECNO, a leva, base nera, barra color alluminio naturale, maniglione venduto e usato da anni per il prezzo conveniente, il facile montaggio, il funzionamento perfetto. Marcato CE 376B1322AA. Sporgenza 110 mm.

Modello 970 SR, a leva, base nera, barra color rosso, maniglione relativamente nuovo molto affidabile e pratico come alternativa al modello Twist per il colore della barra. Marcato CE 37611322A. Sporgenza 100 mm.

SERRATURE ANTIPANICO

Certificate e marcate CE secondo la vigente normativa Europea UNI EN 12209, per porte ad una anta o anta principale (foto sinistra) e per anta secondaria (foto destra)

ISTRUZIONE FORATURA ANTA SECONDARIA PER APPLICAZIONE MANIGLIONE ANTIPANICO. Scaricare il documento nella sezione DOWNLOAD

COLORAZIONI RAL

COLORAZIONI RAL DIVERSE DALLO STANDARD
Eseguite con procedimento a polveri epossipoliestere termoindurite in forno finitura goffrata, adatte ad interni. Se per esterni specificarlo alla richiesta ed evitare tonalità scure che al sole sbiadiscono più in fretta e accumulando caldo dilatano e compromettono il buon funzionamento delle porte.

COLORI RAL SEMISTANDARD, SEMISPECIALI E SPECIALI
I seguenti colori RAL sono disponibili con un supplemento di prezzo in crescendo: (Semistandard) RAL 1013, RAL 1015, RAL 3000, RAL 5010, RAL 7016, RAL 7024, RAL 7035, RAL 9003, RAL 9005, RAL 9010, (Semispeciali) RAL 6000, RAL 6034 (pastello turchese), RAL 7038, RAL 8017, RAL 9001, RAL 9002, RAL 9018, (Speciali) RAL 1003, RAL 3003, RAL 3020, RAL5024, RAL 6005, RAL 7004, RAL 7037, RAL 7047, RAL 9006, RAL 9011, RAL 9016.

COLORI RAL ECCEZIONALI
Tutti gli altri RAL sono disponibili con un supplemento di prezzo maggiore, salvo fattibilità ed eccetto il 1016 e il 1018, i perlati, i fosforescenti, i micalizzati e le finiture liscie.

CILINDRI

CILINDRI da usarsi al posto dell’inserto in plastica con chiave patent fornito di serie.

Seguenti tipi disponibili:

Cilindro complete “40+40” per i due lati porta.
Mezzo cilindro “40+10” per un solo lato porta, per esempio per il lato a tirare di porte equipaggiate di con maniglioni antipanico.
Cilindri come I precedenti ma di cifratura unificata = tutti uguali e con la stessa chiave.
Cilindri masterizzati = tutti diversi e con chiavi diverse ma una chiave maestra li apre tutti, fornibile anche in diversi gruppi per diverse parti di un fabbricato.
Cilindri con pomolo e chiave sul lato opposto per camere d’albergo.
Cilindri con pomolo e incisione sul lato opposto per aperture con una moneta per

CHIUDIPORTA

CHIUDIPORTA aerei forniti con istruzioni di installazione e manutenzione, certificati e marchiati CE secondo la vigente normativa Europea EN 1154.
Sono disponibili più modelli per le diverse esigenze fra cui i più usati di seguito in foto:

SCA – SISTEMA CONTROLLO ACCESSI

Controllo accessi mediante serratura “SCA” con speciale magnete incorporato. A porta chiusa a chiave la maniglia gira a vuoto ma quando viene data elettricità alla serratura azionando la maniglia lo scrocco rientra e la porta si apre. Set composto da serratura SCA, cablaggio interno all’anta e passacavo inossidabile anta-telaio a scomparsa con morsetto terminale per allacciamento elettrico posto sul telaio lato cerniere a 50 cm. da terra. In porta a 2 ante stessa posizione lato cerniere di anta principale. Esclusi gli accessori di alimentazione, temporizzazione, lettore carta o pulsante. Funzionamento a 12 V AC/DC 860 mA. Scheda tecnica con caratteristiche di funzionamento disponibile su richiesta.

Disponibili 2 versioni:
SCA 1 = controllo del solo del lato porta con maniglia a leva normale, l’altro lato con maniglione antipanico a spingere o con maniglia antipanico a tirare rimane sempre apribile.
SCA 2 = controllo di entrambi i lati porta equipaggiati con maniglia a leva normale.

Nell’ordine specificare mano porta destra o sinistra a spingere.
In caso di SCA 1 specificare anche il lato controllato tenendo conto che se il lato controllato è quello a tirare quello opposto avrà il maniglione antipanico. Se il lato controllato è quello a spingere (come per esempio nelle porte per camere d’albergo) quello opposto avrà la maniglia antipanico a tirare.

GUARNIZIONE DI BATTUTA

GUARNIZIONE DI BATTUTA elastica per anta e telaio

MANIGLIE DIVERSE DALLO STANDARD

MANIGLIE DIVERSE DALLO STANDARD, a leva, pomoli e placche di diversi tipi ed in diverse combinazioni con istruzioni d’uso e manutenzione.

ELETTROMAGNETI

ELETTROMAGNETI con pulsante di sblocco ed ancora in acciaio da fissare all’anta, funzionamento elettrico a 24V / 60 kg. di tenuta, conformi alla normativa UNI EN 1155. Da collegare a centraline di gestione

FASCIONI E ZOCCOLI

FASCIONI E ZOCCOLI  per il lato a spingere e tirare delle porte.
Tipi:

Fascioni in inox o alluminio con o senza fori per maniglie o maniglioni antipanico, a tutta larghezza anta, altezza mm 175.
Zoccoli in inox o alluminio a tutta larghezza anta, altezza mm 220.

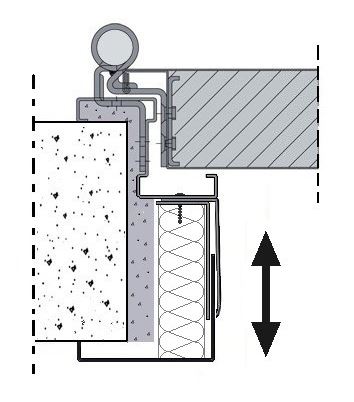

IMBOTTI TELESCOPICHE

Imbotti telescopiche in acciaio zincato presspoiegato con finitura identica alle porte a cui vanno applicate e fornite disasssemblate da fissare al telaio porta con viti nascoste in battuta. Giunzioni superiori a 90°. Disponibili per spessori parete finita da 85 a 385 mm.

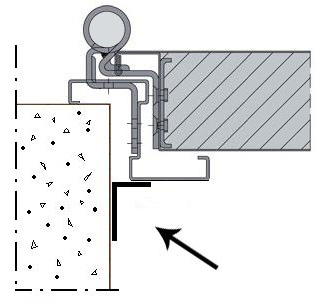

COPRIFILO  ad “L” sezione mm 20 x 30 in profilato di acciaio zincato e verniciato del colore delle porte a cui va abbinato per copertura della fuga fra telaio e parete da fissare con punti di silicone, soluzione estetica migliorativa adatta in particolare a porte posate a tasselli se cemento armato.

TERZA CERNIERA

Tutte le porte con una altezza oltre i mm 2400 sono fornite con 3 cerniere per anta. La terza cerniera è anche venduta come opzional per porte di altezza fino mm 2400

Per le porte di mano ci sono diversi tipi omologati di fissaggi alla parete:

1. FISSAGGIO CON ZANCHE E MALTA CEMENTIZIA
Per il fissaggio con malta le zanche devono essere piegate aperte ed immurate

2. FISSAGGIO CON TASSELLI
Per il fissaggio a tasselli le zanche tenute chiuse fungono anche da distanziale in quanto nella loro piega più sporgente sono predisposte con un apposito foro dal quale far passare il tassello proposto di lunghezza 12 cm e diametro 10 mm variabile comunque in base al tipo di parete.

3. FISSAGGIO CON TELAIO ANGOLARE SU PARETE IN CARTONGESSO.
I dettagli sul fissaggio si trovano alla corrispondente porta nel presente sito.

4. FISSAGGIO CON TELAIO ABBRACCIANTE SU PARETE IN CARTONGESSO. I dettagli sul fissaggio si trovano alla corrispondente porta nel presente sito.

5. FISSAGGIO CON VITI SU FALSI TELAI PREPOSATI.
I dettagli sul fissaggio si trovano alla corrispondente porta nel presente sito.

6. FISSAGGIO SU PARETE PIANA TIPO IN “TUNNEL”
I dettagli sul fissaggio si trovano alla corrispondente porta nel presente sito.

Consultare per le porte REI nella sezione “omologazioni” i fissaggi omologati.

Conoscendo la posizione delle zanche le pareti possono essere preparate per l’installazione delle porte.

Di seguito i disegni per i vari tipi di porte.
Consultare per le porte REI nella sezione “omologazioni” le altezze massime omologate in Italia.

Di seguito i disegni degli ingombri delle porte di mano a diversi angoli di apertura.
