Porte REI con Telaio Abbracciante per Pareti in Cartongesso

Queste porte sono usate per le seguenti ragioni:

• La legge impone porte REI appositamente omologate per poter essere installate su pareti in cartongesso.
• Per una ragione estetica rispetto alle porte su pareti in cartongesso con telaio angolare.
• Per la semplicità di posa.
• è desiderato che coprano l’intero spessore parete di 125 o 150 mm.

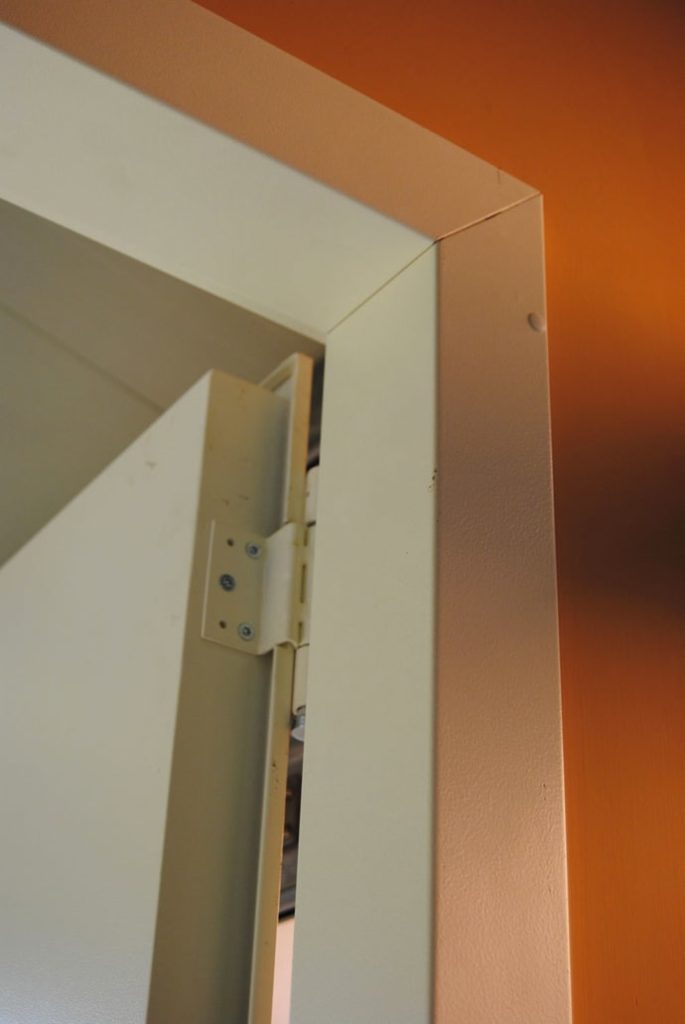

Costruzione come le porte di mano, vedere corrispondente descrizione alla sezione “PORTE DI MANO / Descrizione / REI 60 / REI 120 / multiuso” (a seconda tipo scelto), ma con telaio del tipo abbracciante in profilato di acciaio zincato spessore 1,5 mm per spessore totale parete di 125 o 150 mm verniciato a polveri epossipoliestere nella medesima finitura e tonalità RAL delle ante. Comprese nella fornitura viti di fissaggio e tappi per la chiusura dei fori sul telaio.

Conoscendo la posizione delle zanche le pareti possono essere preparate per l’installazione delle porte. Di seguito i disegni per i vari tipi di porte

Gli ordini devono fare riferimento alle dimensioni foro muro nominali Lfm x Hfm ma le dimensioni reali Lr x Hr da realizzare nelle pareti sono:
per le porte a 1 anta 20 mm in meno in larghezza e 5 mm in meno in altezza. Esempio: ordine foro muro Lfm 990 x 2150 Hfm, preparare foro muro reale Lr 970 x 2145 Hr.
Per le porte a 2 ante sono 10 mm in meno in larghezza e 5 mm in meno in altezza. Esempio: ordine foro muro Lfm 1600 x 2150 Hfm, preparare foro muro reale Lr 1590 x 2145 Hr.
Le mani sono intese a spingere (DX = spingi destra, SX = spingi sinistra).
Il cliente deve preparare le pareti fino alle linee delle dimensioni Lr x Hr
Il telaio abbracciante nella versione REI è fornito dalla fabbrica coibentato sui 3 lati con strisce di cartongesso,
Le pareti in cartongesso non necessitano di lavori di finitura dopo l’installazione delle porte.
Di seguito le tabelle delle porte di dimensione standard. Possono essere ordinate porte di dimensioni maggiori o minori. Se ordinate nella versione REI le dimensioni delle porte, dei vetri e della loro distanza dai bordi devono rientrare fra quelle consentite dall’ omologazione scelta. Consultare dettagli nella sezione “omologazioni”.

TABELLA DIMENSIONI STANDARD PORTE A 1 ANTA

TABELLA DIMENSIONI STANDARD PORTE A 2 ANTE

Gli accessori opzionali sono i medesimi elencati alla sezione “PORTE DI MANO / Accessori opzionali”. Essendo i telai abbraccianti di sagomatura particolare le guarnizioni di battuta per fumi freddi JF4 non possono essere installate e neppure kit antiacustici.
