Portoni EI Girevoli

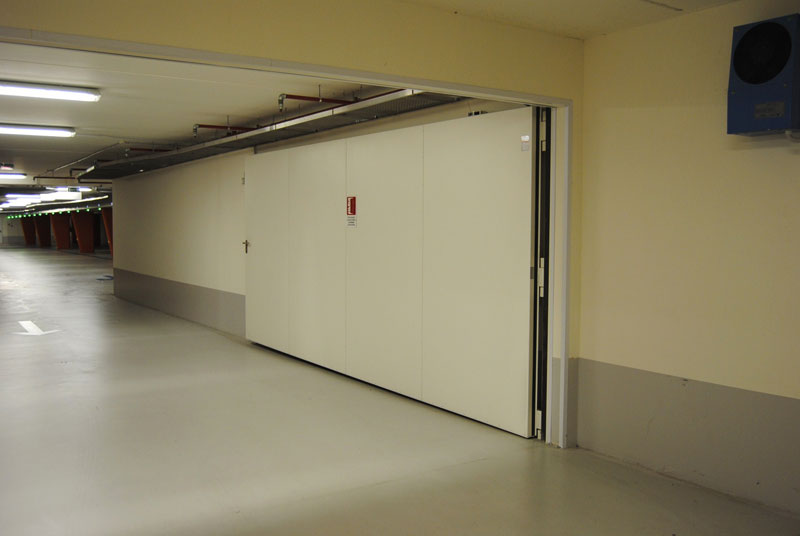

I portoni girevoli tagliafuoco EI (chiamati anche Magnum) incernierati su assi verticali e chiamati girevoli per differenziarli dagli scorrevoli, chiudono generalmente grandi fori in pareti di compartimentazione al fuoco di fabbriche, magazzini industriali, parcheggi pubblici, centri commerciali, padiglioni di fiere dai quali devono passare attrezzature, muletti o mezzi di trasporto ingombranti.
Va detto che i portoni girevoli EI sono pesanti e poco adatti ad essere aperti più volte al giorno. In caso di frequente traffico è consigliabile tenerli normalmente aperti, trattenuti da elettromagneti che collegati ad appositi sensori in caso di calore o fumo dovuti a un incendio rilasciano le ante che richiudono da sole essendo equipaggiate con chiudiporta aerei.
I portoni scorrevoli EI tenuti normalmente aperti possono essere installati in accoppiata a portoni ad apertura rapida nel caso si desiderasse evitare correnti d’aria o creare una barriera termica o a altri infissi per le più diverse prestazioni desiderate.

I portoni girevoli tagliafuoco sono disponibili EI 60 ed EI 120 a 1 e 2 ante, con telaio a scelta in tubolare o angolare a “Z”. Per vedere quale può essere installato su uno specifico foro deve essere verificato se la parete è adatta, se c’è lo spazio per installarlo e se c’è lo spazio per aprire completamente le ante.
Nei moduli presenti nella sezione DOWNLOAD sono specificati tutti gli ingombri dei portoni.
Per via della loro fabbricazione con ante in pezzo unico, a parità di grandezza, i portoni girevoli EI hanno un prezzo per metro quadrato superiore ed un maggior ingombro in apertura se paragonati ai portoni EI scorrevoli, per questo motivo sono necessariamente usati quando la specifica situazione di cantiere non consente l’installazione di uno scorrevole..

Portoni metallici antincendio conformi a norme EN 16034 ed EN 13241, marcati CE, da tenere normalmente aperti o chiusi, posabili in luce o oltre luce su pareti in muratura o su pareti in cartongesso dotati di struttura metallica di rinforzo interna.

Telaio in profilato d’acciaio pressopiegato tubolare mm 90 x 90 o a “Z” di alta resistenza su 3 lati con fori per il fissaggio con tasselli ad espansione (esclusi).
Ante composte di pannelli modulari accoppiati meccanicamente di spessore 75 o 100 mm in doppia lamiera con interposto speciale pannello antincendio, con 2 cerniere extra forti per anta oppure 3 se le dimensioni lo richiedono. Per la richiusura automatica 1 chiudiporta aereo idraulico di grandi dimensioni per anta con regolazione della forza di apertura, velocità di chiusura, colpo finale. Per dimensioni di ante molto grandi supplementare molla tipo return spring o booster a seconda del caso. Autochiusura garantita con ante aperte a 150°, autochiusura da verificare per aperture maggiori, variabili in base alle dimensioni/peso delle ante.
Guarnizioni termoespandenti poste sui lati verticali del telaio, sulle testate inferiori e superiori dell’anta e nella battuta centrale nel caso di portone a 2 ante.
Serratura completa di cilindro passante, maniglia con anima di acciaio rivestita in nylon nero o in acciaio inox con placche e chiavi. Il portone a 2 ante comprende inoltre il regolatore di chiusura e nell’anta secondaria controserratura a infilare con dispositivo autobloccante per la chiusura nel telaio in alto e nella boccola da installare a pavimento in basso.
Portoni realizzati senza soglie a pavimento entro le misure comprese nei campi di applicazione diretta norma EN 1634 a 1 anta cm 333 x 333 H e a 2 ante cm 594 x 423 H e in formati maggiori in applicazione estesa secondo norma EN 15269.

Finitura con mano di fondo a polveri epossipoliestere termoindurite tonalità RAL 7035. Altri RAL con sovrapprezzo. Su richiesta fabbricazione ante e telaio in INOX AISI 304 o 316.

Targhetta metallica con dati identificativi e marcatura CE apposta alle ante conforme alle prescrizioni di legge. Documentazione a corredo: istruzioni di posa, uso e manutenzione, dichiarazione di prestazione DoP,
Peso approssimativo 50 kg/mq.
Imballo su cavalletti a perdere.

Vengono illustrati di seguito i 2 tipi di telaio disponibili. Ordinando i portoni è necessario indicare se le misure sono riferite al passaggio netto LN x HN o all’esterno telaio LT x HT e il tipo di fissaggio scelto se “oltre luce” o “in luce”.
Note particolari per il fissaggio IN LUCE: Con riferimento ai disegni che seguono assicurarsi di aver tolto sufficiente ARIA dalle misure TUNNEL in base alla verticalità, orizzontalità e drittezza di pareti, soffitto, pavimento. Eseguire il rilievo col laser. Tenere inoltre in considerazione che col variare delle dimensioni del portone possono variare le dimensioni dei chiudiporta o altri dispositivi di autochiusura perciò in pareti adiacenti perpendicolarmente al portone potrebbe essere necessario creare degli incassi per alloggiare gli accessori per poter aprire le porte a 90°. Per non creare degli incassi è necessario diminuire le dimensioni del portone aumentando l’ARIA. Nel dubbio segnalarcelo prima dell’ordine per fare le opportune verifiche.

CON TELAIO TUBOLARE

CON TELAIO A "Z"

ELETTROMAGNETI.

PULSANTE DI SBLOCCO.

FINITURA IN COLORE DIVERSO DA STANDARD RAL 7035. Disponibili tutti i colori della gamma RAL eccetto perlati, fosforescenti, gialli particolari ecc,

ESECUZIONE ANTE E TELAIO IN INOX AISI 304 OPPURE AISI 316.
Ante, telai, cerniere e maniglie sono in acciaio inox. Non tutti gli accessori sono disponibili in inox, sono comunque intercambiabili a portoni installati se arruginendosi non dovessero più funzionare a dovere. Le tempistiche di questi potenziali deterioramenti dipendono molto dall’ambiente dove i portoni vanno installati.

MANIGLIONI ANTIPANICO disponibili a leva o del tipo push.

CARIGLIONI applicativi con chiusura alto-basso per maggior tenuta a pressioni d’aria.

ANGOLARE CONTINUO PER FISSAGGIO OLTRE LUCE a mezzo tasselli.

SISTEMA CONTROLLO ACCESSI con serratura elettrica.

PORTE PEDONALI a tirare o a spingere rispetto lato cerniere con o senza maniglione antipanico.

I portoni girevoli EI non sono fabbricati in nessun formato standard e le offerte sono fatte su richiesta di volta in volta a seconda delle misure. Per ricevere offerte fornire informazioni su tipologia e misure di foro muro o di passaggio netto desiderate (vedi moduli nella sezione DOWNLOAD) e se trattasi di sostituzioni di portoni vecchi o da installare su pareti già esistenti fornire fotografie del posto in cui sia visibile l’area interessata da tutto il portone compresa la zona nella quale le ante girando aprono. Segnalarci già da subito eventuali accessori opzionali desiderati fra quelli elencati qui sopra da conglobare nel prezzo totale o da quotare a parte.
