Portoni EI Scorrevoli Orizzontali

Finalità

I portoni scorrevoli tagliafuoco EI chiudono generalmente grandi fori in pareti di compartimentazione al fuoco di fabbriche, magazzini industriali, parcheggi pubblici, centri commerciali, padiglioni di fiere dai quali devono passare attrezzature, muletti o mezzi di trasporto ingombranti. Sono anche usati in formati più piccoli al posto di normali porte tagliafuoco incernierate su assi verticali perché l’ingombro in apertura delle ante a scorrere è inferiore.

Va detto che i portoni scorrevoli EI sono pesanti e poco adatti ad essere aperti più volte al giorno. In caso di frequente traffico è consigliabile tenerli normalmente aperti, trattenuti da elettromagneti che gestiti da appositi sensori al fumo o al calore di un potenziale incendio rilasciano le ante che richiudono da sole per effetto del contrappeso gravitazionale.

I portoni scorrevoli EI tenuti normalmente aperti possono essere installati in accoppiata a portoni ad apertura rapida nel caso si desiderasse evitare correnti d’aria o creare una barriera termica o a altri infissi per le più diverse prestazioni desiderate.

Scelta della tipologia ed osservazioni sui costi

I portoni scorrevoli tagliafuoco sono disponibili EI 60 ed EI 120 a 1 o 2 ante contrapposte, dall’avvento della marcatura CE i telescopici non sono più disponibili. Per vedere se e quale tipologia di portone può essere installato su uno specifico foro deve essere verificato se la parete è adatta, se c’è lo spazio per installarlo e se c’è lo spazio per aprire completamente le ante. Il portone è a scorrimento esterno e la parete deve essere complanare e senza ostacoli per tutta la parte interessata dalla sua misura di esterno telaio, compresa la guida superiore, il contrappeso anteriore o posteriore e dai sormonti delle ante alle pareti necessari per la tenuta al fuoco. I portoni scorrevoli sono fabbricati in più tipologie proprio per adattarsi all’effettivo spazio disponibile nel desiderato luogo di installazione.

Nella sezione DOWNLOAD di questo sito sono presenti e scaricabili i moduli di tutte le tipologie di portoni scorrevoli disponibili e in ognuno sono specificati i relativi ingombri (tabellina con valori A e B) variabili a seconda tipologia e dimensioni.

Per via della loro struttura a moduli “appesi”, a parità di grandezza, i portoni scorrevoli EI hanno un prezzo unitario a metro quadro inferiore ed un ingombro in apertura minore se paragonati ai portoni EI girevoli (incernierati su asse verticale), per questo motivo sono normalmente preferiti se la specifica situazione di cantiere ne consente il loro utilizzo.

Descrizione ed accessori normalmente compresi

Portoni metallici antincendio conformi a norme EN 16034 ed EN 13241, marcati CE, da tenere normalmente aperti o chiusi, posabili su pareti in muratura o su pareti in cartongesso con struttura metallica di rinforzo interna o su pareti in pannelli sandwich da rinforzare esternamente con una struttura metallica coibentata e protetta di appoggio e supporto al portone.
Guida superiore forata per il fissaggio con viti o tasselli (esclusi) in profilato di acciaio speciale ad attrito ridotto per lo scorrimento di carrelli aerei fissati ai pannelli formanti le ante.

Ante composte di pannelli modulari in doppia lamiera con interposta speciale coibentazione antincendio spessore totale120 mm nella versione EI 120 e 100 mm nella versione EI 60 con giunti a innesto da assemblare a mezzo viti talvolta in vista, con maniglie ad incasso sui 2 lati di ogni anta, senza serratura e chiavi. Struttura di irrigidimento superiore ed inferiore in lamiera d’acciaio. Contrappesi per l’autochiusura collegati alle ante tramite funi di acciaio. Labirinti contro la penetrazione di fuoco e fumo in lamiera pressopiegata per la copertura della guida superiore e del contrappeso. Guarnizioni termoespandenti poste su tutti i labirinti e tra i pannelli.

Accessori normalmente compresi nel prezzo: ammortizzatore fine corsa, freno corsa idraulico, elettromagnete, pulsante di sblocco, carrucole a 2 o 3 ruote e puleggia (denominate taglie) in caso di portoni bassi ma larghi. Verificare le ns offerte perché gli accessori compresi possono variare a seconda della tipologia e dimensioni del portone.
Portoni realizzati senza soglie a pavimento fino larghezza LN metri 4,90. Oltre tale larghezza con soglia mm 50 x 20 H di sporgenza dal pavimento finito nella versione EI 120 e mm 30 x 20 H nella versione EI 60, bordo inferiore delle ante con cavità per lo scorrimento di olive posizionate a terra oltre luce.
Finitura con mano di fondo a polveri epossipoliestere termoindurite tonalità RAL 7035. Altre tonalità disponibili con sovrapprezzo. Su richiesta fabbricazione dei portoni con ante e carter di copertura in INOX AISI 304 o 316.
Targhetta metallica con dati identificativi e marcatura CE apposta alla maniglia recessa conforme alle prescrizioni di legge. Documentazione a corredo: istruzioni di posa, uso e manutenzione, dichiarazione di prestazione DoP, dichiarazione di conformità direttiva macchine.

Dimensioni massime a gennaio 2022, estensioni in corso: EI 120 massimo foro 50 mq ed entro misure metri 10 x 8,22 H a 1 anta, metri 5,6 x 5,02 H a 2 ante, EI 60 metri 10 x 8,22 H a 1 e 2 ante.
Peso approssimativo 50 kg/mq.
Imballo su cavalletti a perdere.
Portoni da installare su uno o l’altro lato di una parete antincendio a piombo e senza ostacoli sporgenti, per consentire lo scorrimento delle ante in apertura.
Uso su interni, in ambienti senza forti correnti d’aria e a basso traffico.
Montaggio da eseguirsi con personale specializzato.

Tipologia

Di seguito i disegni delle principali tipologie. Gli spessori e gli ingombri sono specificati nei moduli presenti nella sezione download. La porta pedonale è inserita nei disegni tratteggiata in quanto opzionale.

La sezione verticale denominata “TRAVE C.A.” nei moduli è il fissaggio standard. Altri fissaggi con sovrapprezzo.

Il contrappeso anteriore è lo standard a 1 anta. Contrappesi posizionati diversamente con sovrapprezzo.

Lo scorrevole a 2 ante ha 2 contrappesi esterni contrapposti. Contrappesi posizionati diversamente con sovrapprezzo.

Scorrevole a 1 anta con contrappeso lato opposto in caso di appoggio piatto in chiusura

Scorrevole a 1 anta con contrappeso solidale, ingombra un po’ meno in apertura

Scorrevole a 2 ante con contrappesi solidali, ingombra un po’ meno in apertura su entrambi i lati

Accessori opzionali

Sono disponibili i seguenti accessori opzionali.

FINITURA IN COLORE DIVERSO DA STANDARD RAL 7035. Disponibili tutti i colori della gamma RAL eccetto perlati, fosforescenti, gialli particolari ecc,

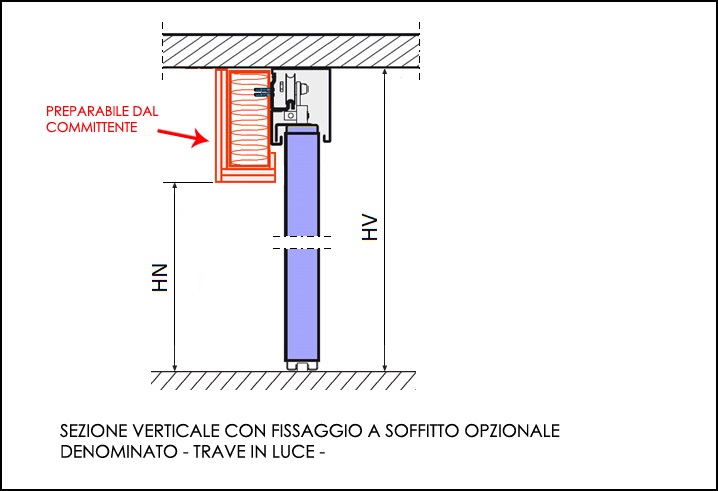

TRAVE IN LUCE per fissaggio del portone a soffitto nel caso non ci fosse la porzione di parete superiore al foro a cui fissare la guida. Il passaggio netto in altezza ovviamente si ridurrà. Trave in tubolare metallico normalmente di sezione mm 100 x 200 H coibentato con lana di roccia 150 kg/mc e rivestito di cartongesso REI. E’ una preparazione del foro che può predisporre anche l’acquirente o un fabbro di sua fiducia. Le pareti laterali di solito sono presenti e il tubolare va posizionato nel foro tra la/le pareti affinchè il piano del cartongesso di rivestimento sia allineato con la/le pareti laterali per creare un piano unico di appoggio alla guida e al/ai contrappesi del portone. Richiederci disegni più dettagliati.

PORTA PEDONALE. Sono disponibili le seguenti porte pedonali con o senza maniglione antipanico, installabili a spingere o a tirare rispetto alla parete di appoggio. La posizione della porta pedonale non può essere nel primo o nell’ultimo pannello modulare dell’anta scorrevole.

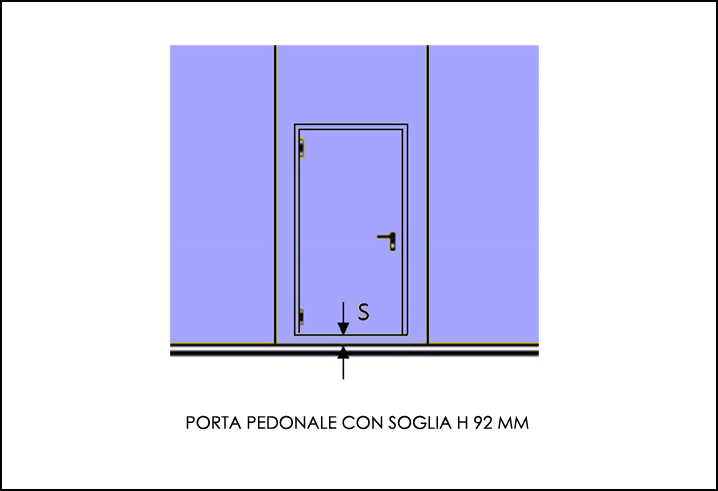

Luce passaggio netta mm 850 o 1140 completamente senza soglia o con soglia di H 92 mm dal pavimento finito.
Luce passaggio netta mm 950 o 1200 con soglia colorata a strisce giallonero di H 20 mm dal pavimento finito. A seconda della tipologia e misure potranno essere necessari una guida superiore di H mm 300 anziché 250 e uno spessoramento con tubolari metallici da 60 mm sui 3 lati per il distanziamento del portone dalla parete.
La versione senza soglia è quella con sovrapprezzo maggiore.

ESECUZIONE ANTE E TELAIO IN INOX AISI 304 OPPURE AISI 316.

Ante, telai, copriguida, cassonetto di contenimento contrappeso sono disponibili in acciaio inox. Non tutti gli accessori sono disponibili in inox, sono comunque intercambiabili a portoni installati se arruginendosi non dovessero più funzionare a dovere. Le tempistiche di questi potenziali deterioramenti dipendono molto dall’ambiente dove i portoni vanno installati.

SERRATURA CON CHIAVI. I portoni sono forniti non chiudibili. L’anta rimane appoggiata alla battuta in chiusura per effetto del contrappeso gravitazionale.
E’ possibile ordinare portoni con serratura per poterli chiudere con chiave da entrambi i lati. Su portoni già installati è possibile aggiungere solo una chiusura posizionabile in coda e accessibile solo dal lato parete sul quale è stato installato il portone.

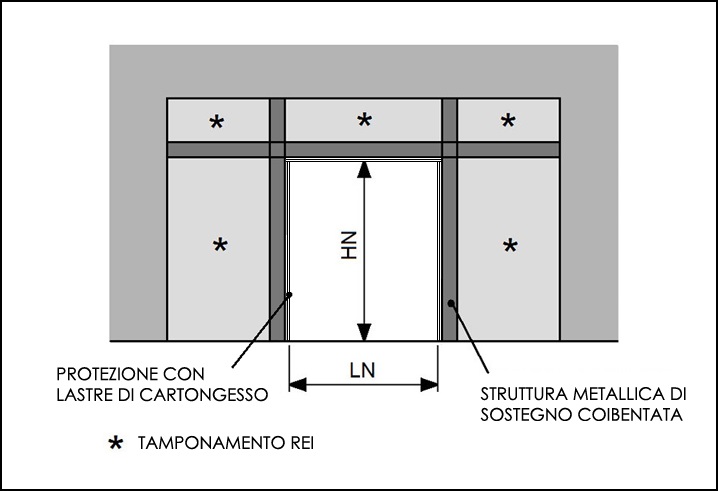

PARETE CON STRUTTURA PORTANTE COIBENTATA E PROTETTA O SU PANNELLI SANDWICH. In mancanza di pareti, analogamente alla trave in luce illustrata sopra, è possibile posizionare pareti tipo quelle in cartongesso consistenti in tubolari metallici di sezione adatta, per esempio mm 100 x 200 coibentati con lana di roccia 150 kg/mc e rivestiti nelle parti in vista con più strati di cartongesso REI. I tubolari metallici andranno ancorati alle pareti laterali e al soffitto pertanto il loro dimensionamento dipende dalle effettive distanze da raggiungere. A queste pareti in cartongesso i portoni tagliafuoco possono essere fissati direttamente.
Nel caso invece che esistano già o siano previste pareti in pannelli sandwich tagliafuoco composti da 2 lamierini esterni e pacco interno di poliuretano la struttura coibentata e protetta va fissata esternamente su un lato e ad essa il portone scorrevole.
E’ una preparazione del foro che dopo una progettazione apposita può predisporre anche l’acquirente o farlo fare a un fabbro di sua fiducia.

PREZZI ED OFFERTE. I portoni scorrevoli EI non sono fabbricati in nessun formato standard e le offerte sono fatte su richiesta di volta in volta a seconda delle misure e delle caratteristiche di ogni specifico caso. Per ricevere offerte fornire informazioni su tipologia e misure LN x HN (vedi moduli nella sezione DOWNLOAD) e se trattasi di sostituzioni di portoni vecchi o da installare su pareti già esistenti fornire fotografie del posto in cui sia visibile l’area interessata da tutto il portone compresa la zona superiore per fissare la guida e le pareti laterali lungo le quali dovranno aprire le ante. Segnalarci già da subito eventuali accessori opzionali fra quelli sopra elencati da conglobare nel prezzo totale o da quotare a parte.
Richiederci maggiori informazioni specificando le misure del caso.
